トップ施工例信濃橋入路橋

信濃橋入路橋

信濃橋入路橋

概要

本橋は、阪神高速道路西船場ジャンクションの1号環状線信濃橋入路のうち一般国道172号と交差する新設の鋼単純合成鈑桁橋です。床版の高耐久化と軽量化および床版架設工事の急速化を実現するために採用されました。
工事名 1号環状線 信濃橋入路
工事場所 大阪府大阪市
完成年月 2020年1月
構造形式 鋼2主単純合成鈑桁橋
橋長 37.0m
支間長 36.1m
幅員 5.750m~5.828m
床版支間 3.2m
床版厚 150mm

より大きな地図で 信濃橋入路橋 を表示

構造図

構造図

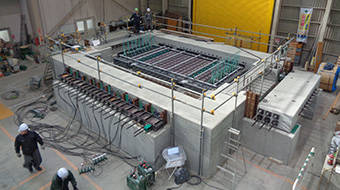

サクセム床版製作状況

サクセム床版製作状況

サクセム床版製作状況

サクセム床版製作状況

サクセム打設状況

サクセム打設状況

サクセム床版製作完了

サクセム床版製作完了

サクセム床版運搬状況

サクセム床版運搬状況

サクセム床版架設状況

サクセム床版架設状況

サクセム床版設置完了

サクセム床版設置完了

サクセム床版設置完了

サクセム床版設置完了

特徴

サクセム床版は超高強度で高い耐久性をもち、床版の軽量化を実現しました。
